 - поставка подъемного оборудования для производств, складов, других сфер деятельности по низким ценам


- Подъемники гидравлические одноместные персональные

- Подъемники гидравлические двухместные персональные

- Подъемник гидравлический персональный телескопический ПП-10,5
- Подъемник телескопический персональный монтажный "ТЕМП"
- Подъемники грузовые ПГ-2, ПГ-4, ПГ-6, ПГ-8
- Штабелеры гидравлические ручные
- Тележки гидравлические ручные
- Вышки телескопические ВТ-6, ВТ-8                                          подъемники персональные

Персональные гидравлические подъемники для работ на высоте

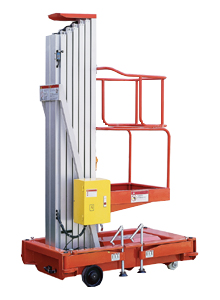

Передвижные персональные гидравлические одноместные мачтовые подъемники



Назначение :Используются, для подъема людей и небольших грузов на высоту до 10 метров при проведении строительных, монтажных, ремонтных  и других видах высотных работ. При температуре окружающей среды: от –10С до +38С.

Принцип управления: Тележка с платформой оборудована двумя комплектами параллельных пультов управления, верхний - непосредственно на подъемной люльке, и нижний на раме тележки.

Платформа поднимается /опускается при удержании кнопки("Вверх" (“UP”) или "Вниз" (“DOWN”)  ) в нажатом положении. При отпускании кнопки платформа останавливается.

На каждом пульте также расположена копка аварийной остановки работы платформы.

Конструктивные особенности:
Малый вес конструкции обеспечивается изготовлением мачты из алюминиевого сплава.
Компактная структура и малые габариты позволяют одному человеку перемещать оборудование и перевозить его по узким коридорам и в грузовых лифтах.
Равномерный подъем и опускание обеспечивается  использованием  бесшовной  трансмиссии между мачтами, что также минимизирует колебания     после поднятия груза.
Гарантию от опрокидывания обеспечивают шарнирные опоры . Они предназначены для выравнивания уровня и предотвращения наклона. Опоры снабжены датчиками не допускающими подъем платформы при не до конца выдвинутых опорах. Конструкция снабжена спиртовым уровнем облегчающим приведение к горизонту.
Дублирование пультов управления ,наличие на них кнопок аварийной остановки, а также клапана аварийного опускания платформы, повышает безопасность труда и надежность системы.
Возможно исполнение в вариантах с питанием от переменного и постоянного тока (от сети и от аккумуляторной батареи).


Технические характеристики одноместных передвижных мачтовых персональных подъемников  производства "LEMA" (Германия-Польша)
Модель     "Lema" LM-WY6-10  "Lema" LM-WY8-10 "Lema" LM-WY10-10
Грузоподъемность   кг 150 125 125
Высота подъема платформы   мм 6000 8000 10000
Количество рабочих мест     1 1 1
Габаритная высота при подънятой платформе   мм 7700 9700 11700
Длина платформы А мм 640 640 640
Ширина платформы В мм 630 630 630
Толщина платформы   мм 150 150 150
Высота ограждения платформы   мм 1100 1100 1100
Мощность при питании от сети 220 В   кВт 0.75 0.75 0.75
Мощность при питании от аккумулятора   кВт 1.6 1.6 1.6

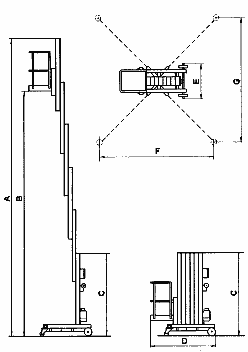

Опорная площадь  СхD мм 1900х1690 1900х1690 2050х1770
Габаритные размеры при хранении:
Длина L мм 1360 1360 1420
Ширина W мм 840 840 840
Высота H мм 1700 1700 2120
Собственный вес     310 330 352
Кол-во колес спереди/сзади     2/2 2/2 2/2
Размер колес   мм 200х50 200х50 200х50
Материал колес     резина резина резина
Допустимая температура воздуха   °С от -15 до +45°С

Прайс-лист

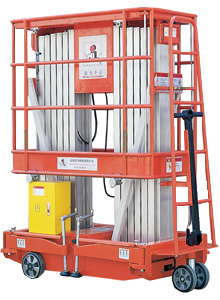

Передвижные персональные гидравлические двухместные мачтовые подъемники

Назначение :Используются, для подъема людей и небольших грузов на высоту до 10 метров при проведении строительных, монтажных, ремонтных  и других видах высотных работ. При температуре окружающей среды: от –10С до +38С.

Принцип управления: Тележка с платформой оборудована двумя комплектами параллельных пультов управления, верхний - непосредственно на подъемной люльке, и нижний на раме тележки.

Платформа поднимается /опускается при удержании кнопки("Вверх" (“UP”) или "Вниз" (“DOWN”)  ) в нажатом положении. При отпускании кнопки платформа останавливается.

На каждом пульте также расположена копка аварийной остановки работы платформы.

Конструктивные особенности:
Малый вес конструкции обеспечивается изготовлением мачты из алюминиевого сплава.
Компактная структура и малые габариты позволяют одному человеку перемещать оборудование и перевозить его по узким коридорам и в грузовых лифтах.
Равномерный подъем и опускание обеспечивается  использованием  бесшовной  трансмиссии между мачтами, что также минимизирует колебания     после поднятия груза.
Гарантию от опрокидывания обеспечивают шарнирные опоры . Они предназначены для выравнивания уровня и предотвращения наклона. Опоры снабжены датчиками не допускающими подъем платформы при не до конца выдвинутых опорах. Конструкция снабжена спиртовым уровнем облегчающим приведение к горизонту.
Дублирование пультов управления ,наличие на них кнопок аварийной остановки, а также клапана аварийного опускания платформы, повышает безопасность труда и надежность системы.
Возможно исполнение в вариантах с питанием от переменного и постоянного тока (от сети и от аккумуляторной батареи).

Технические характеристики двухместных передвижных мачтовых персональных подъемников  производства "LEMA" (Германия-Польша)
Модель     "Lema" LM-WY6-20 "Lema" LM-WY8-20  "Lema" LM-WY10-20
Грузоподъемность   кг 325 300 300
Высота подъема платформы   мм 6000 8000 10000
Количество рабочих мест     2 2 2
Габаритная высота при подънятой платформе   мм 7700 9700 11700
Длина платформы А мм 980 1210 1390
Ширина платформы В мм 600 600 600
Толщина платформы   мм 150 150 150
Высота ограждения платформы   мм 1100 1100 1100
Мощность при питании от сети 220 В   кВт 0.75 0.75 0.75
Мощность при питании от аккумулятора   кВт 1.6 1.6 1.6
Опорная площадь СхD мм 1690х1650 1870х1750 2400х2200
Габаритные размеры при хранении:
Длина L мм 1380 1530 1530
Ширина W мм 840 840 840
Высота H мм 1800 1900 2250
Собственный вес     500 560 620
Кол-во колес спереди/сзади     2/2 2/2 2/2
Размер колес   мм 200х50 200х50 200х50
Материал колес     резина резина резина
Допустимая температура воздуха   °С от -15 до +45°С

Прайс-лист

Подъемник гидравлический персональный ПП-10,5

Подъемник персональный Назначение изделия.

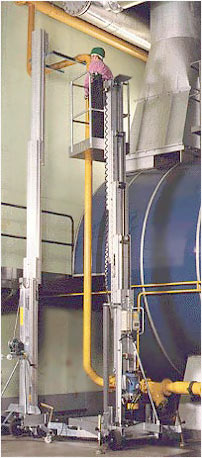

Подъемник персональный ПП-10,5 предназначен для подъема людей и груза внутри и вне помещений на участках с ровной твердой и горизонтальной поверхностью.

Область применения: При выполнении различных монтажных, ремонтных и строительных работ.

Абсолютно универсален, надежен и безопасен при монтаже, осмотре и ремонте инженерных систем и другого оборудования на различной высоте на промышленных предприятиях, в торговых и выставочных центрах, в спортивных залах, аэропортах, на фасадах зданий и т.д.

Способен поднять монтажника с грузом на высоту до 10,5 метров.

Категория эксплуатации УХЛ 3.1 по ГОСТ 15150.











Технические характеристики подъемника персонального ПП-10,5.

Грузоподъемность, кг 135
Максимальная высота подъема площадки, мм 10500
Габариты подъемника в работе, мм:
Длина 3200
Ширина 3200
Высота 2280
Габариты подъемника при транспортировке, мм:
Длина 1450
Ширина 780
Высота 2280
Напряжение, В 220, 50 Гц
Максимальная потребляемая мощность, кВт 1,5
Масса подъемника, кг 480

Устройство и работа.

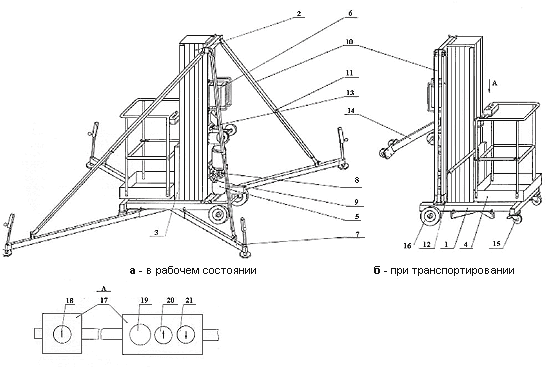

Подъемник персональный Подъемник состоит из следующих основных узлов, показанных на рисунке: Сварной рамы поз.1 установленной на колеса, направляющих поз.2, ползушки поз.3 с закрепленной на ней площадкой поз.4, гидропривода поз.5 с гидроцилиндром. На первой направляющей установлены шкаф управления поз.6, уровни для выверки горизонтального положения рамы поз.13, балка с распорками поз.10. Для повышения устойчивости подъемник снабжен консолями с винтовыми домкратами поз.7. Управление подъемником осуществляется с пульта управления поз.17, расположенном на каркасе площадки. Для транспортировки подъемника через дверные проемы используется опора с колесами поз.14. При одновременном нажатии кнопок ВКЛ. поз.18 и ВВЕРХ поз.20 включается гидропривод поз.5. Масло при помощи насоса подается в нижнюю часть гидроцилиндра , установленного внутри первой направляющей. Выдвигаясь, шток гидроцилиндра начинает поднимать вторую направляющую. Одновременно с поднятием второй направляющей с помощью пластинчатых цепей движение передается на все последующие направляющие и ползушку поз.3. Происходит одновременное выдвижение всех направляющих. Спуск площадки происходит при одновременном нажатии кнопок ВКЛ. поз.18 и ВНИЗ поз.21. Для аварийного спуска площадки, при отключении электропитания, на гидроприводе установлен клапан аварийного спуска поз.8. При поднятии рычага клапана вверх происходит аварийное опускание площадки. Для перемещения подъемник снабжен колесами поз.15 и 16. Поворотные колеса поз.15 имеют тормозное устройство. При нажатии педали тормоза вниз колеса фиксируются от поворота вокруг вертикальной оси и вращения.

Конструктивные особенности :
Подъемник персональный Конструктивной особенностью подъемников является телескопический принцип грузоподъемного механизма и наличие гидравлического привода подъема.
Управление подъемником осуществляется с пульта, расположенного на каркасе площадки.
На гидроприводе установлен клапан, используемый для аварийного спуска при отключении электропитания. При поднятии рычага клапана вверх происходит аварийное опускание площадки.
Для транспортировки подъемников через дверные проемы используется опора с колесами. Поворотные колеса имеют тормозное устройство. При нажатии педали тормоза колеса блокируются от поворота вокруг вертикальной оси и вращения. Для повышения устойчивости подъемник снабжен консолями с винтовыми домкратами.

Преимущества :

  • Легкость управления человеком находящимся в подъемной люльке.
  • Компактность, транспортабельность.
  • Подъемные механизмы не уступают импортным аналогам, а цены значительно ниже.

    • Прайс-лист



    Подъемник телескопический монтажный "ТЕМП"

    Подъемник телескопический монтажный 'ТЕМП' 1. НАЗНАЧЕНИЕ ПОДЪЕМНИКА "ТЕМП"

    Подъемник телескопический монтажный ТЕМП предназначен для подъема одного рабочего с инструментом и монтажными материалами на высоту до 7 м. Для выполнения монтажных работ в промышленных зданиях на высоте до 8,5 м.

    2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДЪЕМНИКА "ТЕМП"
    2.1. Грузоподъемность, кг 100
    2.2. Максимальная высота от пола до рабочей площадки, м 6,7
    2.3. Минимальная высота от пола до рабочей площадки, м 3,9
    2.4. Усилие на рукоятке лебедки, кН (кгс) 0,1 (10)
    2.5. Скорость подъема и опускания рабочей площадки, м/мин 5
    2.6. Внутренние размеры рабочей площадки, мм
        длина 540
        ширина 610
    2.7. Габаритные размеры в рабочем положении при подъеме рабочей площадки на полную высоту, мм, не более
        длина 2150
        ширина 2500
        высота 7700
    2.8. Габаритные размеры в транспортном положении, мм
        длина 4600
        ширина 800
        высота 2240
    2.9. Масса, кг, не более 125

    3. КОМПЛЕКТНОСТЬ ПОДЪЕМНИКА "ТЕМП"

    Наименование Количество
    Секция неподвижная с секцией подвижной в сборе 1
    Площадка рабочая в сборе с лебедкой 1
    Форма в сборе с колесом ходовым и узлом эксцентрика 1
    Аутригер 2
    Стойка 2
    Стяжка 5
    Поперечина 5
    Гайка М8-6Н.6.019 ГОСТ 5918-73 10
    Шплинт 2х20.019 ГОСТ 397-79 10
    Болт М8-8qх20.58.019 ГОСТ7798-70 4
    Гайка М8-6Н.6.019 ГОСТ 5915-70 4
    Шайба 8 65Г.019 ГОСТ 6402-70 4
    Кольцо 4
    Ключ 78II-003 Д2 Хим. Окс. ГОСТ 2839-71 1
    Ключ 78II-0021 Д2 Хим. Окс. ГОСТ 2839-71 1
    Ключ 78II-0023 Д2 Хим. Окс. ГОСТ 2839-71 1
    Ключ 78I0-0374 Д2 Хим. Окс. ГОСТ 17199-71 1
    Шприц 2-УХII ГОСТ 3643-75 1
    Паспорт 1

    4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПОДЪЕМНИКА "ТЕМП"

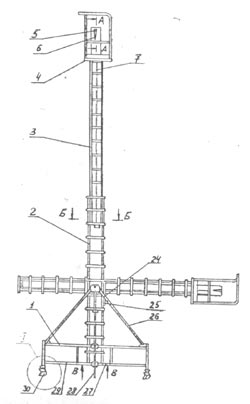

    Подъемник телескопический монтажный ТЕМП (рис.) состоит из следующих основных узлов: тележки 1, секции неподвижной 2, секции подвижной 3, площадки рабочей 4, лебедки 6 и троса 7.

    На рисунке подъемник показан в рабочем положении и тонкими линиями в транспортном положении. Тележка 1 служит опорой подъемника и состоит из двух соединенных поперечинами 24,27, ферм 29, опирающихся на четыре ходовых колеса 30, аутригеров28 и стоек26. Вертикальная ось 35 ходового колеса 30проходит внутри стоики 37, которая соединена с втулкой 38 и заканчивается внизу муфтой 39. Такое крепление колеса в стойке фермы позволяет выставить тележку по отвесу 25 на неровностях пола. Неровности могут достигать 100мм.

    Настройка производится муфтой 39. Кроме того, при перемещении подъемника колесо свободно поворачивается вокруг вертикальной оси. Горизонтальная ось 41 ходового колеса крепится в стопоре 42, шарнирно закрепленном на башмаке 40 вертикальной оси. В рабочем положении стопоры опускаются в нижнее положение. При этом колеса прижимаются к башмакам и надежно тормозятся. Для транспортирования необходимо поднять стопоры 42 до упора в башмаки и освободить тем самым колеса.
    Стойки 26 крепится к ферме 29 и имеют в верхней части гнезда для крепления цапф секции неподвижной 2. К средним звеньям стоек хомутами крепятся аутригеры 28, служащие для придания подъемнику большей устойчивости в поперечном направлении. Перемещением хомутов можно выставлять аутригеры на небольшом расстоянии от фермы тележки 29.
    Поперечины 27 служат упором при установке секции неподвижной 2 в вертикальное положение. Фиксация секции производится эксцентриком 34, рукоятка 32 которого при повороте соскакивает с крючка 31. При этом пружина 33 заводит эксцентрик за упор секции неподвижной 2, а эксцентрик при дальнейшем повороте рукоятки 32 прижимает секцию неподвижную к поперечинам 27.
    Поперечина 24 служит опорой для секции неподвижной 2 при переводе подъемника в транспортное положение.
    Секция подвижная 3, к верхней части которой крепится рабочая площадка 4 с лебедкой 6, перемещается внутри секции неподвижной 2 на роликах 23 за счет лебедки 6. Трос от лебедки проходит проходи в промежутках между секциями неподвижной 2 и подвижной 3 и крепится к секции неподвижной. Секция подвижная 3 блоками 14 опирается на трос 7. Блоки 14 смонтированы на рычаге 15, который к секции подвижной крепится шарнирно.
    На рычаге 15 закреплен упор 20, на который опирается кривошип 19 ловителя.
    Ловитель представляет собой два соединенных шестернями 16 замка 21, имеющих на концах эксцентрики 17, расположенные с двух сторон полки уголка 18. Уголок 18 приварен внутри неподвижной секции 2. В случае обрыва троса под действие пружины кручения 22 валика 21 проворачиваются эксцентрики 17, зажимают полку уголка 18, и ловитель останавливает падение. Путь торможения не превышает 500мм.
    Рукоятка 5 лебедки крепится к вал-шестерне 8 через втулку 13 на резьбе. При вращении рукоятки 5 по часовой стрелке она наворачивается на втулку 13, зажимая фрикционные кольца 12 и храповик 11, и за счет сил трения поворачивает барабан 9. Собачка 10 не дает храповику вращаться в обратную сторону, а силы трения надежно удерживают площадку на любой высоте при подъеме и опускании. Для опускания площадки необходимо, не освобождая собачку 10, вращать рукоятку 5 против часовой стрелки. При этом уменьшается усилие зажатия фрикционных дисков 12 и храповика 11. Под действием груза барабан 9 начинает раскручиваться, освобождая трос, а вал-шестерня 8 со втулкой 13 при этом будут вворачиваться в рукоятку 5, зажимая фрикционные кольца 12 и храповик 11. С прекращением вращения рукоятки 5 прекратится опускание площадки.
    5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ПОДЪЕМНИКА "ТЕМП"
    5.1. Техническое освидетельствование подъемника телескопического монтажного "Темп" должно производится :
    - после получения нового подъемника;
    - периодически, не реже, чем через каждые 12 месяцев;
    - после замены троса;
    - после ремонта.;
    5.2. Техническое освидетельствование производится комиссией, назначаемой главным инженером монтажного управления.
    5.3. Результаты технического освидетельствования подъемника записывают в специальный журнал подъемника.
    5.4. Техническое освидетельствование имеет целью установить, что подъемник находится в состоянии, обеспечивающем его безотказную работу.
    5.3. При техническом освидетельствовании подъемник должен подвергаться: осмотру (при повторном освидетельствовании - обязательная разборка лебедки); статистическому испытанию; динамическому испытанию.

    Прайс-лист
